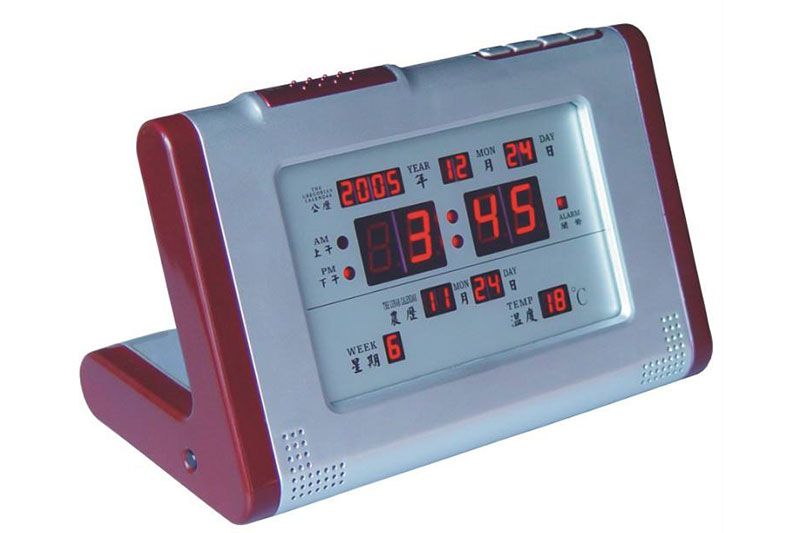

電子萬年歷方案開發
隨著經濟的不斷發展，人們對生活質量的要求也在不斷地提高。在電子技術方面廠家也不斷的推出了各種電子產品以滿足人們的需要，而電子萬年歷則順應了人們對時間方面的要求。但傳統的電子萬年歷除顯示時間之外，功能較為單一，逐漸失去了市場。針對這一現狀，本文介紹的電子萬年歷，采用了基于AT89C51單片機的控制技術，并結合了語音錄放模塊ISD1420和紅外遙控技術，使其具備了遙控調時，語音報時等功能，具有一定的新穎性和實用性，使用也更為方便，具備一定的市場前景。
一、語音電子萬年歷系統總體設計方案
系統總體設計框圖如圖1所示。本系統的硬件結構主要由主控芯片AT89C51單片機、一體化紅外接收頭組成的紅外線接收電路、實時時鐘芯片DS1302、語音錄放芯片ISD1420以及數碼管顯示驅動電路等組成。該系統利用實時時鐘芯片DS1302產生年、月、日、時、分、秒、星期等時間信息，通過單片機對時間信息進行處理后送數碼管顯示驅動電路；紅外接收電路用以接收和解調紅外遙控器發送的控制信號，經單片機識別后發出調時或語音報時命令；語音錄放芯片ISD1420在接收到放音命令后根據單片機發送過來的語音信息地址，對存放的語音數據進行組合，發出與時間相對應的語音信息，實現語音報時功能。
二、電子萬年歷系統中關鍵器件的選用
2.1 AT89C51單片機
AT89C51為ATMEL公司生產的51系列單片機，其內部資源及端口定義與MCS-51單片機兼容，另外該片內置的flashROM允許進行重復1000次以上的編程燒寫，適合在開發階段的使用。
2.2串行時鐘芯片DS1302
DS1302是DALLAS公司推出的一個內含實時時鐘/日歷和31字節靜態RAM的時鐘芯片，通過串行接口與單片機進行通信。實時時鐘/日歷電路提供秒、分、時、日、星期、月、年等時間信息，每個月的天數和閏年的天數可自動調整，時鐘操作通過AM/PM標志位決定采用24或12小時時間格式。DS1302與單片機之間能采用同步串行的方式進行通信，僅需復位線RST、I/O數據線、SCLK串行時鐘線3根線即可完成數據的通訊。DS1302數據傳送方式有單字節和多字節傳送方式，根據控制命令字和數據傳送的時序，單片機可以對DS1302重新設置時間和讀取實時時間。DS1302工作時功耗很低，保持?jǐn)?shù)據和時鐘信息時，功率小于1mW。DS1302廣泛應用于電話、傳真、便攜式儀器以及電池供電的儀器儀表等產品領域。
2.3語音錄放芯片ISD1420
ISD1420芯片采用CMOS技術，單片錄放時間為20秒，音質好。在錄放操作結束后，芯片自動進入低功耗節電模式、功耗僅0.5uA。芯片采樣頻率從5.3，6.4到8.0KHz，片內信息可保存100年（無需后備電源），EEPROM單片可反復錄音十萬次。
ISD1420的錄放操作通過/REC,/PLAYE,/PLAYL,/RELED進行控制。/REC為錄音控制端，低電平有效。只要/REC變低，芯片即開始錄音。當/REC變高或內存錄滿后，錄音周期結束，芯片自動寫入一個結束標志（EOM），使以后的重放操作可以及時停止，實現分段錄音的功能。/PLAYE為邊沿觸發放音端，出現下降沿時，芯片開始放音。放音持續到EOM標志或內存結束，之后芯片自動進入節電狀態。在錄音或放音結束后芯片均自動進入節電狀態。錄音指示（/RECLED）在錄音狀態時，此端為低，可驅動LED。此外，放音遇到EOM標志時，此端輸出低電平脈沖。
2.4一體化紅外線接收頭
紅外線遙控系統的接收部分采用一體化紅外線接收頭LT0038，用以接收以電視機遙控器發送過來的控制信號。LT0038是塑封一體化紅外線接收器，它是一種集紅外線接收、放大、整形于一體的集成電路，不需要任何外接元件就能完成從紅外線接收到輸出與TTL電平信號兼容的所有工作，收到紅外線信號時為低電平，沒有則為高電平，適用于各種紅外遙控系統和紅外線數據傳輸。遙控發射器專用芯片很多，根據編碼格式可以分成脈沖寬度調制和脈沖相位調制兩大類。在本系統中直接利用了電視機的遙控器作為發射部分，并直接利用了其各按鍵的代碼。
三、電子萬年歷硬件設計
(1)顯示部分：為了減少對單片機端口的占用和滿足對數碼管的驅動電流的要求，本系統采用了串并轉換芯片74LS164作為驅動芯片，在單片機處于工作模式0時對單片機串行口輸出的數據進行串并轉換，作為數碼管的段碼用以驅動數碼管顯示數據。由于萬年歷使用的數碼管多達十幾個，在此處用兩個74LS164擴展，分別驅動上下兩組數碼管。數碼管顯示采用動態掃描技術，利用P0口對數碼管進行逐個點亮。
(2)時鐘接口部分：串行時鐘芯片的SCLK,RST,I/O口分別與單片機的P1.0,P1.1,P1.2相連。根據DS1302數據傳送的時序圖利用軟件模擬完成串行數據傳送。DS1302的VCC2接3.6V的鋰電池作為主電源掉電后的備用電源。
(3)紅外遙控接收接口部分：一體化紅外接收頭的輸出端接單片機的外部中斷0口，當遙控器發出控制命令后，一體化紅外接收頭對接收的信號進行解調，解碼并向單片機發出中斷請求，以使單片機響應遙控器發出的命令要求。
(4)語音錄放接口部分：單片機的P2口接ISD1420的A0-A7,作為地址選擇線。ISD1420的/PLAYL,/REC,/RELED分別接單片機的P1.5,P1.6,P1.7口。錄音時，單片機通過P2口送出ISD1420錄放語音的地址，并通過P1.6口將/REC口置為低電平，ISD1420從指定地址開始錄音，當P1.6口清零時，停止錄音，ISD1420內部自動加入段結束標志EOM。而放音時，單片機從P2口輸出指定放音段的地址，并通過P1.5口將/PLAYL置為低電平，ISD1420即從指定的地址開始放音，當遇到段結束標志EOM時停止，單片機利用從RECLED中輸出的EOM標志啟動發出下一段的放音地址，這樣連續放音就可以實現語音報時的功能。
四、電子萬年歷系統軟件設計
該系統的軟件設計采用單片機C語言編程實現。主要包括DS1302與單片機接口程序、單片機響應紅外遙控信號的中斷處理程序、單片機控制IS1420的語音錄放程序以及單片機串行輸出送74LS164的顯示驅動程序等幾個程序模塊組成。串行時鐘芯片DS1302與單片機的接口程序以及單片機串行口處于工作模式0通過74LS164實現串并轉行程序在各種書籍上介紹較多，本文不再給與重復介紹。本文主要介紹有關單片機響應紅外遙控信號并進行解碼的處理原理以及單片機控制ISD1420進行語音錄放程序的編寫。
4.1外遙控信號編碼組成解單片機解碼設計
通常，紅外遙控器的信號調制在38KHZ的載波上。而信號采用的編碼形式有多種類型，較常見的有PWM碼（脈沖寬度調制碼）和PPM碼（脈沖位置調制碼），本系統采用的遙控器為PPM碼形式，現給與介紹。遙控編碼脈沖信號通常由引導碼、系統碼、系統反碼、功能碼和功能反碼組成。
由寬度為9ms的高電平和寬度為4.5ms的低電平組成引導碼。系統碼又稱為識別碼，主要是為了區分不同的控制系統，防止誤動作。功能碼也稱為指令碼，其代表相應的控制功能。系統反碼和功能反碼的加入則是為了校對傳輸過程中產生的差錯提高抗干擾性能。利用單片機電路首先檢測出電視機遙控器中每個按鍵的8位數據碼，然后根據數據碼制定各個按鍵的作用。在這里保留遙控器中各個數字鍵的功能，并以頻道的加減鍵作為定時時間的加減設置功能，另外以開關鍵作為語音報時控制鍵。這樣在單片機的外部中斷處理程序中判別出操作者所按的功能鍵，然后轉向執行相應的處理程序。
4.2單片機控制ISD1420的語音報時程序
在語音錄放芯片ISD1420中預先按段錄制需要實時報時的語音語素，經過對所有語句的拆字分析，需要以下17字段和語素：嘟(00)、零(01)、一(02)、二(03)、三(04)、四(05)、五(06)、六(07)、七(08)、八(09)、九(0A)、十(0B)、分(0C)、秒(0D)、點(0E)、北京(0F)、時間(10)。在錄制的時候相鄰兩語音段之間的地址間隔為8，即每個語音段的錄音時間控制在1秒之內,所用的17個字段和語素分布在17秒的錄音區間內,沒有超出ISD1420二十秒的最大錄制時間。下面舉例說明通過單片機程序?qū)崿F(xiàn)語音報時功能。假設現在時間是16點47分，我們需要語音電路發出的報時聲為“嘟，北京時間十六點四十七分”。電路中的單片機對內部的時，分單元數據進行拆分，并根據語音芯片中語音段的段位序號和命令格式在內部產生如下的代碼：00 0F 10 0B 07 0E 05 0B 08 0C。以上數據均為16進制表示，“00”表示提示音“嘟”，“0F”表示“北京”，“10”是表示“時間”，“0B”“07”“0E”“05”“0B”“08”“0C”分別表示“十”“六”“點”“四”“十”“七”“分”。這樣只要將上述各段語音順序播放出來，即完成了語句的合成和播放。
結束語
本設計實現的電子萬年歷采用單片機作為主控芯片，外接語音錄放芯片ISD1420、一體化紅外接收頭以及時鐘芯片DS1302，使該萬年歷不僅具備了計時精確、功能易擴展的特點，而且還具備了遙控調試，語音報時的功能，使得該產品具備了方便、趣味和生動的特點，適合家庭計時，報時等方面的應用。通過軟件調試及硬件測試，本系統各部分均達到了預期的功能。另外在該語音電路設計的基礎上加以改動還可以應用到工業測量控制、水利監測、公安報警系統、智能電話系統、計價器、銀行報號系統、公路收費系統等各系統當中。
