藍牙車載充電器控制板開發

藍牙車充可以插在汽車的點煙口，從汽車點煙口的電源取電，對外提供2個USB充電接口，可以同時給2個移動設備充電，并且可以自動判別蘋果，三星安卓設備，其他安卓設備，輸出相應電流，實現安全又快速的充電；它還具備藍牙轉FM功能，手機可以通過藍牙與它連接，它將收到的藍牙信號轉為FM信號再發射給汽車音響。這樣手機可以將音樂或者語音發送給汽車音響播放；它還內置了麥克風，可以作為藍牙免提設備，直接接聽電話，解決一邊開車一邊用手機的不安全問題；借助手機的APP，它還可以有其他用途，比如導航播報，收聽網絡電臺等等。

一、藍牙車載充電器的功能概況

（1）車載充電功能：適配所有12V和24V的車型。輸出5V，最大連續充電電流3.1A。能自動識別蘋果，三星，其他安卓設備，實現最優充電。

（2）實現最佳的藍牙的RF性能，并且通過藍牙認證。

（3）實現最佳的FM的RF指標，并且通過SRRC認證。

（4）實現最佳的整機音頻指標（包括失真度，信噪比，頻率響應）。（5）通過ESD以及EMC測試，解決干擾問題，不影響汽車自身FM收音機和導航系統使用。

二、藍牙車充的硬件電路總體架構設計

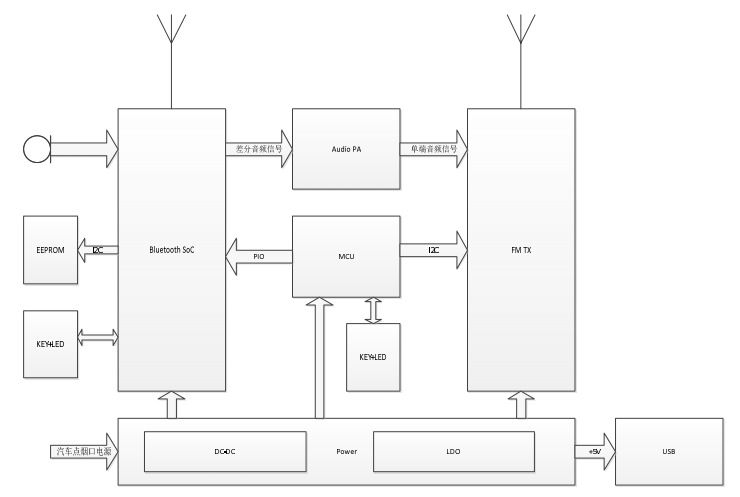

系統總體原理框圖如下：

2.1硬件總體架構說明

（1）供電部分：將汽車點煙口的12VDC或者24VDC轉換為5VDC供其他部分電路使用。（2）USB部分：將5VDC輸出到USB端口，并且根據D+和D-信號線的電平控制充電電流。（3）藍牙部分：負責接受用戶的手機或者平板的藍牙信號再轉換為差分音頻信號，輸出給音頻PA。（4）音頻PA部分：負責將藍牙芯片輸出的差分音頻信號轉換為單端音頻信號，再輸出給FM芯片（4）FM部分：負責將輸入的單端音頻信號轉換為FM射頻信號，再發射給汽車的FM收音機。

本產品藍牙與FM通過模擬音頻音頻組合在一起，快充功能相對獨立，三者都是通過車載電源供電。

2.2藍牙硬件電路設計

藍牙部分選用CSR公司的CSR8635藍牙SoC芯片，該芯片支持藍牙協議V4.0，支持AVRCP，A2DP和Handset等藍牙應用協議（Profile），最大發射功率8dBm，接收靈敏度-89dBm。該芯片核心是一顆80MHz的MCU加一顆80MIPS的DSP，內置ROM存儲器，支持外擴串行Flash或者EEPROM。內置立體聲音頻編解碼器（CODEC），有多路模擬和數字音頻輸入和輸出，支持5段EQ調節，特有的CVC通話音質優化專利技術。支持USB，UART，I2C，SPI等接口，3個專用LED驅動IO。68腳的QFN封裝，面積8mmX8mm。

2.3主控CPU硬件電路設計

主控部分可以選用STC15系列51內核單片機，負責藍牙部分電源，按鍵和LED的控制，以及通過I2C總線控制FM芯片。

2.4電源及充電硬件電路設計

電源部分選用ANT公司的ACT4523車載電源芯片，它是一顆單芯片降壓開關電源芯片，輸入寬范圍（10V~38V），輸出電流能力強（3A@5V），最大94%的轉換效率，開關頻率可選，輸出限流可設。保護功能齊全，如輸入輸出過壓保護，過熱保護。8腳SOP封裝，面積6mmX5mm。

汽車點煙口的電源根據車型不同分為12V（轎車）和24V（卡車），而該芯片的輸入電壓范圍可以適配所有車型。

USB充電部分選用CX2901芯片，它是一顆單芯片USB充電協議識別芯片，可以支持蘋果手機和平板充電協議，三星手機和平板充電協議，一般安卓手機和平板充電協議。

2.5 PCB設計

各分板疊層設計（1）BT-FM板：4層板（2）MCU板：2層板（3）Charger板：2層板

三、車載充電器軟件總體架構設計

軟件設計可以分為兩部分：（1）藍牙部分：不需要編程，只需要使用CSR公司的軟件設置參數。（2）主控部分：需要使用C51語言對STC15單片機編程。

藍牙軟件采用了ConfigTool-CSR8600 ROM series參數設置軟件，ConfigTool-CSR8600 ROM series是一款集設置、保存、調用、下載于一體的設置軟件，它為應用系統的軟件開發設計提供了方便快捷的開發界面。

主控軟件采用了Keil C51集成開發環境，Keil C51是一款集編寫、編譯、調試、下載于一體的集成開發環境，它為應用系統的軟件開發設計提供了方便快捷的開發界面。
