多向驅動電動牙刷方案開發
電動牙刷是近幾年出現的新產品，由于電動牙刷清潔 效率高， 可以清潔到手工刷牙所清潔不到的盲區， 同時其清 潔’效果好， 能夠有效地保護牙跟健康， 所以目前在歐美許多國家電動牙刷是一款非常流行的日用品。 然而由于在我國 電動牙刷的價格比較昂貴， 且其使用壽命一般為2-3個月， 壽命較短， 從而導致 電動牙刷在我同市場上推廣還存在很大 的阻礙；而本設計所提供的電動牙刷結 構簡單、 制造成本低、 牙刷頭可更換的 功能大大解決了現有電動牙刷價位高、 使用壽命短的缺陷， 為后續電動牙刷的市楊推廣提供便利。
多向驅動電動牙刷的工作原理
I.1徑向直線驅動機構

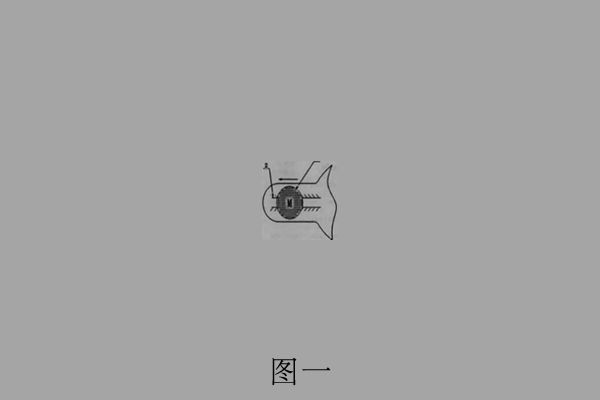

電動牙刷徑向直線驅動機構示意圖
如圖1 所示， 通過在其內部設置徑向驅動機構， 改變電機輸出力的方向， 使得牙 刷頭1在導軌2上做往復的直線運動。
1.2旋轉驅動機構

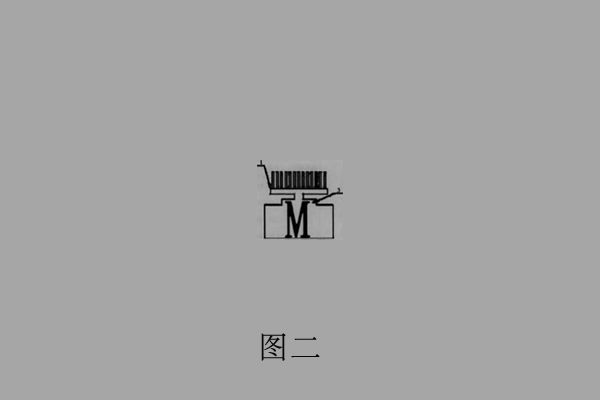

電動牙刷旋轉驅動機構示意圖如閣 2所示，通過在其內部設置旋式驅動機構 3，使得牙刷頭1在旋式驅動機構的驅動
下進行旋轉運動（包括順時針轉動與逆 時針轉動兩種轉動方式）。
1.3控制開關
以上兩種驅動方式分別由兩個相對獨立的開關所控制， 即該電動牙刷的運 動方式包含以下3種：徑向直線運動、旋轉運動、 徑向運動與旋轉運動同步運動等。

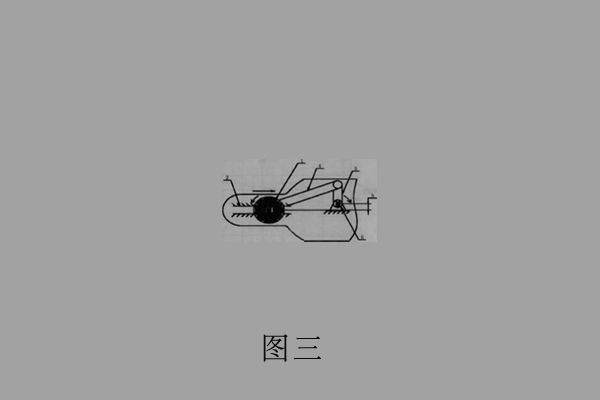

多向驅動電動牙刷的結構介紹
編號l為牙刷頭；
編號2為滑動導軌；
編號4為搖軒（空心塑料圓桿）； 編號5為曲柄（空心塑料圓桿）； 編號6為驅動電機bo
搖桿4和曲柄5之所以設計成空心，塑料圓桿是為了減少刷柄滑塊機構動力 原件與傳統件的質量。 因?yàn)闇p少連桿質量， 可以有效地減少系統的轉速波動， 減少了系統的負載， 減少對電機的功率 要求。
2.1工作機理：機構運行工作時
電機M頂時針轉動帶動陶柄5也做順時針轉動；
曲柄5的順時針轉動帶動搖桿4 一定的角度范周內擺動；
榕桿4在擺動過程中會椎動滑 塊（牙刷頭l ）在滑塊兒導軌2上做往復 的自線運動。此處的陽！柄滑塊采用偏宣i刷柄滑塊 機構， 即滑塊中心與附柄5閨l周轉動的 陰心不在同一水平線上叫 偏宵的翩翩消 塊機構不僅能夠?qū)崿F(xiàn)將咆機的旋轉運動 轉化為滑塊的往復直線運動， 與此同時還具有急陰特性， 使得牙刷頭在水平向 左直線運動， 即?。鹤餍谐趟俣嚷?、 J)J率 大；在水平向右直線運動， 即返問空行 程速度快、 功率小。極位夾角：即曲柄5與擺懺4在運動 過程巾， 兩桿在一條直線上重合（即死點位置）有兩種情況， 這兩種情況下對應的兩條直線的央角就是極位央角。R平面四桿機構在運動過程中州現極位夾角時， 機構就具有急國特性， K值越大，機構的急回特性越顯著。
2.2雙向旋轉驅動機構
電動牙刷的雙向旋轉驅動機構示意 圖如圖4所示。編號7為空心滑塊。將電機a安裝在空心滑塊7中。兩者 相對固定；牙刷頭1與電機b兩者安裝關 系為可拆卸的安裝。
工作機理：機構運行工作時：當牙 刷的工作狀態為單一雙向旋轉運動時， 由電機b帶動牙刷頭1進行順時針或者逆 時針的轉動；
當牙刷的工作狀態為雙向旋轉及徑向直線同步運動時，電機b作為動力源驅 動右曲柄5、搖桿4以及牙刷頭1構成的曲柄滑塊機構，從而將電機的扭矩轉化為 滑塊（牙刷頭1 ）往復直線運動的推力； 而滑塊的往復直線運動帶動與其相連接的牙刷頭1的運動，與此同時牙刷頭也在 電機a的驅動下進行順時針或者逆時針的 轉動。電機a采用的是有刷直流電動機，因?yàn)橛兴⒅绷麟姍C(jī)是用電機換向的，電刷換向具有可逆性?？梢酝ㄟ^開關控制控 制電機a的順時針或者逆時針轉動。
總結
設計的電動牙刷主要由徑向 直線驅動機構與旋轉驅動機構這兩大機 構組成，通過其開關控制可實現電動牙刷單一雙向旋轉運動、單一徑向直線運動、雙向旋轉與徑向直線同步運動等3種工作方式，并且其牙刷頭可替換的特點，更是太大地延長了電動牙刷的使用壽命，解決了因市場上現有電動牙刷使 用壽命較短而難以進一步推廣的問題。
